1．目的Purpose
測試塑料的彎曲性能，包括彎曲強度和彎曲模量。
2．範圍Scope
該方法乃針對直接模塑的長方條、板狀、片狀或管狀等硬質及半硬質塑料材質，裁切成適用之試片，以”三點式彎曲負荷方法”(見圖1)；檢測強化、非強化塑料、高模數複合物及絕緣體等物質的彎曲性能。以“四點式彎曲負荷方法”（見圖2），檢測截麵形狀包括正方形、長方形、圓形或其它形狀的實心或空心的木塑製品。

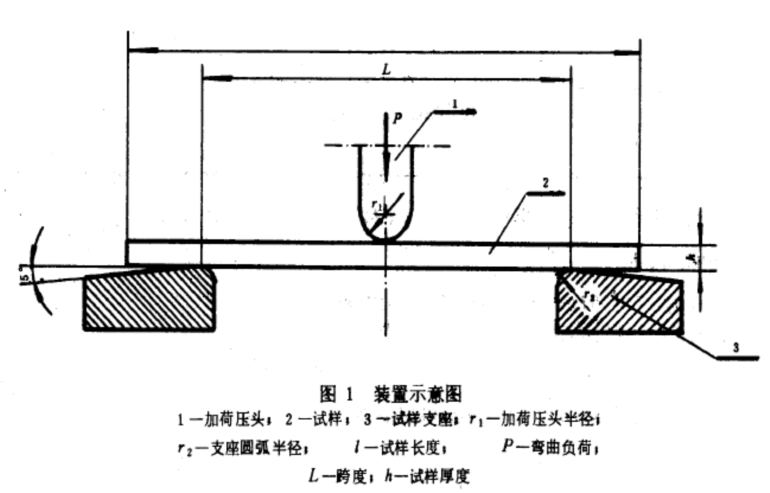

圖1 三點彎曲的裝置示意圖

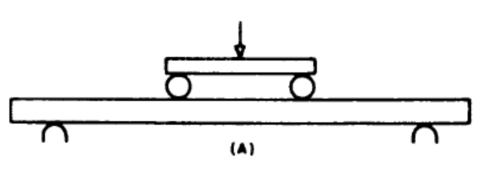

圖2 四點彎曲的裝置示意圖
在ASTM 790中：
方法A：主要用於在較少變形就產生破壞的材料。取用0.01mm/mm/min的應變速率。可用於測量彎曲強度及彎曲模量。
方法B：特別適用於能承受較大變形的材料。取用0.1mm/mm/min的應變速率。可能隻適用於測試彎曲強度；測試正切模量的標準偏差相對方法A大。一般隻用來測試彎曲強度。當采用方法A進行測試時，樣品在5％的形變限值內並不破裂時，可以采用方法B進行測試。
在ISO 178中：
方法A:整個測試過程中使均取用1%/min的應變速率。
方法B:用兩種不同的應變速率測試，模量測試階段用1%/min，彎曲強度測試階段選擇5%/min和50%/min的應變速率。
在ASTM D 6109中：
方法A：樣品平放測試。
方法B：樣品側放測試。
3．職責Responsibility
程序批準：實驗室主管或經理
程序執行：實驗室授權測試人員
測試結果複核：實驗室授權核查人員
原理Principle
把試樣支撐成橫梁，以壓頭使其在跨度中心以恒定速度彎曲，直到試樣斷裂，或者變形達到預定值，測量該過程中對試樣施加的壓力。
5．術語及定義Terms and Definition
5.1 規定撓度(Conventional Deflection)sc (見圖3)：
規定撓度為試樣厚度h的1.5倍，以毫米（mm）為單位。當跨度L=16h時，規定撓度相對於彎曲應變為3.5%。此術語隻適用於GB/T 9341和ISO 178。
5.2 撓度(Deflection)s：
在彎曲過程中，試樣跨度中心的頂麵或底麵偏離原始位置的距離，以毫米（mm）為單位。
5.3 彎曲應變(Flexural Strain)εf：
試樣跨度中心外表麵上單元長度的微量變化，用無量綱的比或百分數（%）表示。
5.4 斷裂彎曲應變(Flexural Strain at Break) εfB：
測試試片在破壞時的彎曲應變(見圖3之曲線a及b)。
5.5 彎曲強度下的彎曲應變(Flexural Strain at Flexural Strength) εfM：
最大彎曲應力時的彎曲應變(見圖3之曲線a及b)。
5.6 彎曲強度(Flexural Strength)σfM：
試樣在彎曲過程中承受的最大彎曲應力(見圖3之曲線a及b)。
5.7 彎曲應力(Flexural Stress) σf：
試樣跨度中心外表麵的正應力，以兆帕（MPa）為單位。
5.8 破壞時的彎曲應力(Flexural Stress at Break) σfB：
測試試片在破壞時的彎曲應力(見圖3之曲線a及b)。
5.9 彎曲彈性模量或彎曲模量(Flexural Modulus)Ef：
應力之差值(σf2-σf1)與對應的應變差（εf1＝0.0025）-（εf2＝0.0005）之比。以Mpa為單位。

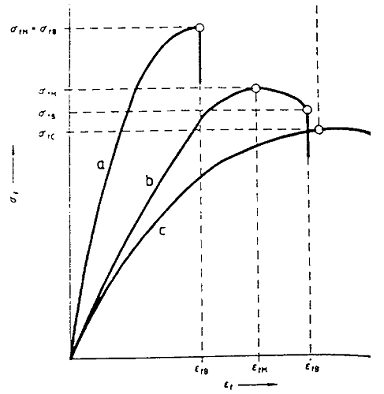

圖3
曲線a—試樣在屈服前斷裂；
曲線b－試樣在規定撓度sc前顯示最大值後斷裂；（GB/T 9341和ISO 178為3.5％應變，ASTM D790為5％應變）
曲線c— 在規定撓度sc前試片既無屈服點亦無破壞現象。
5.10 木塑板(Plastic lumber)：
樹脂含量達50%以上，可以由單一樹脂或多種樹脂生產，傳統截麵是矩形的增強或未經增強的木塑板材。
5.11 樹脂(Resin)：
固體、半固體的有機材料，通常具有高分子量，受壓時有流動傾向，並有固定的軟化、熔融溫度區域，通常呈貝殼狀破壞。
6.測試結果項目：
6.1規定彎曲變形量
6.2彎曲強度
6.3測試結果之修改
6.4最大彎曲應力
6.5彎曲強度
6.6最大應變
7.適用標準
美標
ASTMD618-08塑料及電絕緣材料的條理辦法
ASTMD790-10電氣絕緣材料標準
ASTM D6109-10 無增強和增強塑料木材及相關產品彎曲性能的標準試驗方法
國際標準
ISO178:2010塑料-彎曲性能的測定 1
ISO291:2008塑料.調節和測試用標準
國標
GB/T2918-1998 塑料試樣調節和試驗的標準環境
GB/T9341-2008塑料彎曲性能試驗方法
