公司名稱：廣州市安普檢測技術服務有限公司www.6kmwv.cn
1．目的Purpose
測試塑料的IZOD衝擊強度。
2．範圍Scope
該程序適用在規定試樣形狀及標準化的儀器等條件下，測量硬質塑料耐衝擊強度於測定橡膠或塑料材料的硬度。
3．職責Responsibility
程序批準：實驗室主管或經理
程序執行：實驗室授權測試人員
測試結果複核：實驗室測試主管
4．原理Principle
4.1由試樣斷裂所吸收的能量及試樣凹槽處的長度（ASTM D256）、試樣寬度（ASTM D4812）或截麵積（ISO&GB），計算出試樣的耐衝擊強度。
4.2試樣斷裂所吸收的能量等於擺錘衝擊前後的能量差值。
4.3衝擊線到試樣夾具為固定距離，對於缺口試樣，衝擊線到缺口中心線為固定距離
5．術語及定義Terms and Definition
5.1 衝擊強度(IZOD): 試樣斷裂所吸收的能量除以試樣凹槽處的長度所得的值。
5.2 試樣斷裂型式(IZOD TYPE):
5.2.1ASTM D256中：
C: 完全斷裂(Complete Break)－試樣斷成兩樣以上的斷裂。
H: 鉸鏈式斷裂(Hinge Break)－不完全斷裂，其程度為當試樣的一部份垂直夾著時，其另一部分不能支持在水平線以上(夾角小於90度)。
P: 部分斷裂(Partial Break)－不完全斷裂，其程度不符合H的定義，但破裂又延伸至少為缺口底部與背部間距離的90%。
N: 未斷裂(Non-Break)－未斷裂，其破裂延伸小於缺口底部與其背麵的間距離的90%。
5.2.2 ASTM D4812中：
C: 完全斷裂(Complete Break)－試樣斷成兩樣以上的斷裂；
P: 部分斷裂(Partial Break)－不完全斷裂，破裂延伸至少為試樣深度的90%以上；
NB: 未斷裂(Non-Break)－未完全斷裂，其破裂延伸小於試樣深度的90%。
5.2.3 ISO 180和GB/T1843
C: 完全破壞(Complete Break)－試樣斷裂成兩段或多段。
H: 鉸鏈破壞 (Hinge Break)－試樣沒有剛性的很薄表皮連在一起的不完全破壞。
P: 部分破壞(Partial Break)－除鉸鏈破壞外的不完全破壞。
N: 未破壞(Non-Break)－未發生破壞，隻是彎曲變形，可能有應力發白的現象發生。

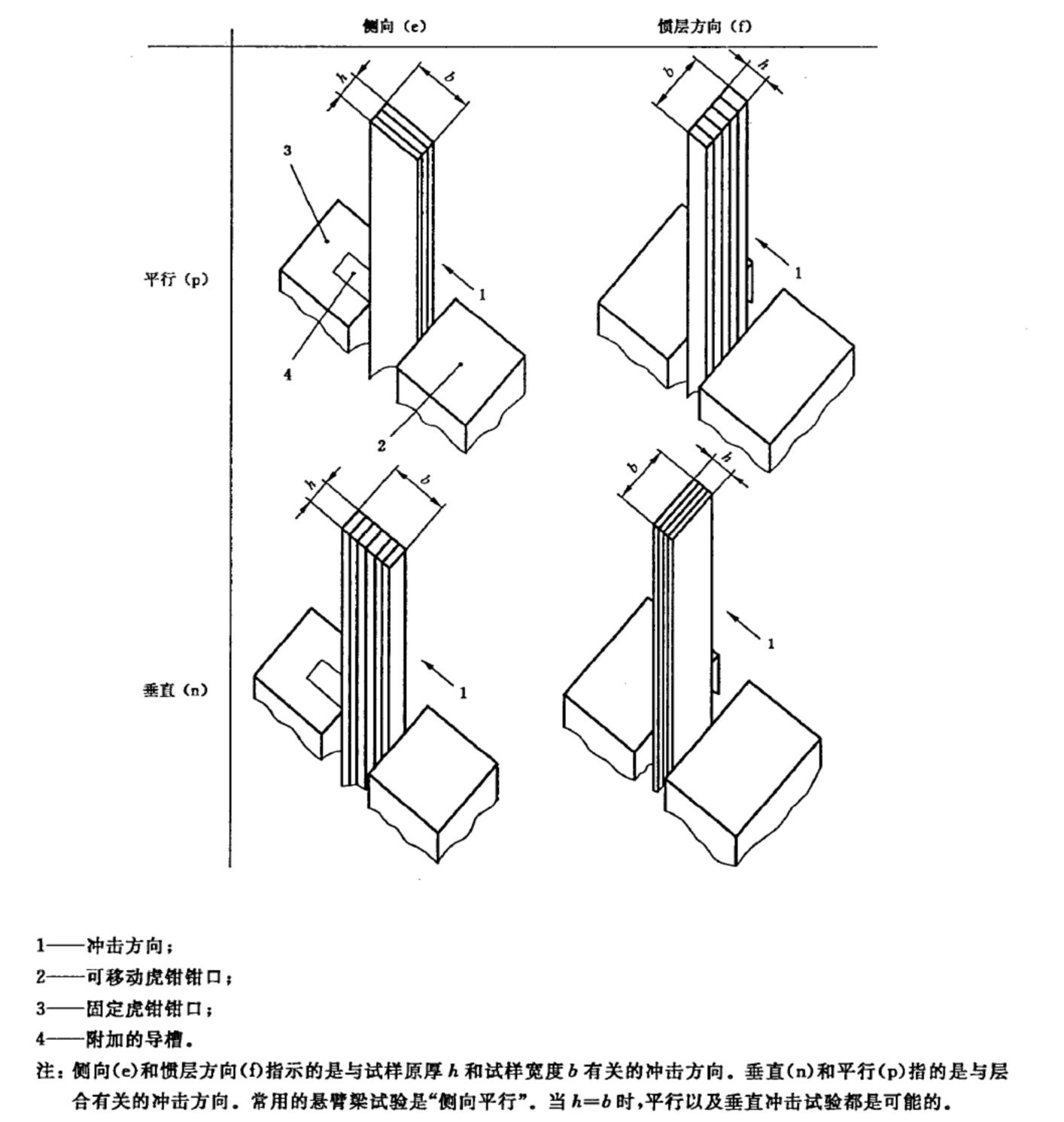

5.3 衝擊方向的命名：見下圖1
圖1 衝擊方向命名
6．結果計算和結果報告Results Calculating and Reports
6.1 依據ASTM D256的IZOD衝擊強度的計算；
6.2 依據ASTM D4812衝擊強度的計算；
6.3 GB/T1843& ISO 180無缺口試樣衝擊強度aiu(kJ/m2)；
6.4 GB/T1843& ISO 180缺口試樣懸臂梁衝擊強度aiN(kJ/m2)；
7.適用標準
美標
ASTM D256-10 測定塑料懸臂梁式擺錘衝擊強度的標準試驗方法
ASTM D618-08 調理塑料用於測試的標準實踐
ASTM D4812-11 塑料的無凹口懸臂梁抗衝擊強度的標準試驗方法
國際組織標準
ISO 180：2000/Amd.1：2006（E）塑料-懸臂梁衝擊強度測試
國標：
GB/T1843-2008塑料懸臂梁衝擊試驗方法
GB/T 2918-1998 塑料試樣狀態調節和試驗的標準環境
公司介紹：
廣(guang)州(zhou)市(shi)安(an)普(pu)檢(jian)測(ce)技(ji)術(shu)服(fu)務(wu)有(you)限(xian)公(gong)司(si)長(chang)期(qi)致(zhi)力(li)於(yu)為(wei)多(duo)領(ling)域(yu)客(ke)戶(hu)提(ti)供(gong)一(yi)站(zhan)式(shi)檢(jian)測(ce)服(fu)務(wu)及(ji)完(wan)善(shan)的(de)安(an)普(pu)檢(jian)測(ce)解(jie)決(jue)方(fang)案(an)，與(yu)幾(ji)大(da)著(zhu)名(ming)專(zhuan)業(ye)第(di)三(san)方(fang)測(ce)試(shi)機(ji)構(gou)如(ru)ITS天祥集團、TUV南德認證、SGS通標都有長遠穩定的合作關係，並獲得了相應授權。安普檢測實驗室位於深圳，擁有CNAS與CMA資質，設有多個設備先進和測試功能齊全的實驗室以及資質齊全的無損檢測人員團隊，在倉儲貨架檢測、無損檢測、疲勞試驗、焊接工藝評定、金屬材料成分分析、高分子材料成分分析、精密尺寸測量等領域提供專業的檢測、檢驗及相關技術服務。
