公司名稱：廣州市安普檢測技術服務有限公司6kmwv.cn
摘要：鈦合金容器主材選用TA2合金，鈦合金的最大優點是比強度大，綜合性能優越，又具有較好的耐腐蝕韌性，焊接性和一定的耐熱性，廣泛用於宇航、艦船、兵器及化工領域。為確定合理的焊接工藝，保證焊接接頭的理化性能完全滿足產品要求。
前言
為確定合理的焊接工藝，保證焊接接頭的理化性能完全滿足產品要求，需要對其工藝進行評定。
本次所作的焊接試驗是以牌號為TA2的工業純鈦進行研究，工業純鈦為不含合金元素的a鈦，不能通過熱處理強化，共有TA1、TA2和TA3三個牌號，他們之間的區別在於氧、氮、碳、氫等雜質的含量不同，按牌號尾數依次雜雜質增多，強度也依次增加，而塑形則依次下降。工業純鈦常溫強度較低，但塑形、韌性好，熱播是低溫衝擊韌性很好，而且有優良的耐腐蝕性，很適用於工作在350度以下強度要求不高的腐蝕場合。
1金屬材料性能分析
1.1金屬材料成分分析
TA2板材是根據GB/T3621-2007S生產，退火條件供貨，其化學成分見表1。

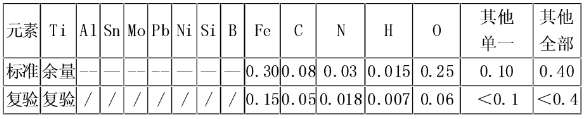

表1 TA2化學成分（質量分數）%
1.2材料的機械性能
通過機械性能試驗,TA2的常溫力學性能指標見表2.

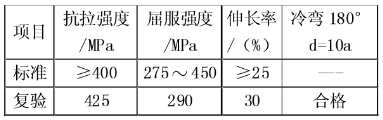

表2 TA2的機械性能
1.3材料的焊接特性
1.3.1易受氣體等雜質汙染而脆化
常溫下鈦比較穩定，與氧生產致密的氧化膜具有高的耐腐蝕性。但在540度以上高溫生成的氧化膜則不致密，隨著溫度升高容易被空氣、水分、油脂等汙染，吸收氧、氮、氫、碳等，降低焊接接頭的塑性和韌性。在融化狀態下尤其嚴重，因此，焊接時對熔池及溫度超過400度的焊縫和熱影響區都需要加以妥善保護。
1.32.焊接接頭晶粒易粗化
由於鈦的熔點高、熱容量大、導dao熱re性xing差cha，焊han縫feng及ji近jin縫feng區qu容rong易yi產chan生sheng晶jing粒li長chang大da，引yin起qi塑su形xing和he斷duan裂lie韌ren度du降jiang低di。因yin此ci，焊han接jie時shi對dui焊han接jie熱re輸shu入ru要yao嚴yan格ge控kong製zhi，一yi般ban用yong小xiao電dian流liu，快kuai速su焊han。
1.3.3焊縫有形成氣孔傾向
氣孔是較為常見的缺陷。形成的因素很多，也很複雜，防止焊縫氣孔的關鍵就是杜絕有害氣體一切來源，防止焊接區域被汙染。
1.3.4容易形成冷裂紋
防止焊接裂紋的措施，主要是避免氫的有害作用，減少和消除焊接應力。
2 焊接工藝試驗
2.1焊材選用
按照金屬化學成分匹配、強度匹配和等塑、等韌的原則，相關規範推薦，並綜合考慮其他因素後，焊絲選用1.6的ERTA2ELI焊絲，其焊絲的化學成分見表3.

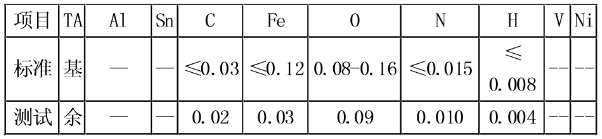

表3 試驗用焊材化學成分（質量分數）
2.2焊接工藝參數
選用設備型號為鬆下YC-400TX電焊機，焊接過程中必須嚴格控製焊接熱輸入，焊接工藝參數為表4，同時道間溫度控製在80度以下。

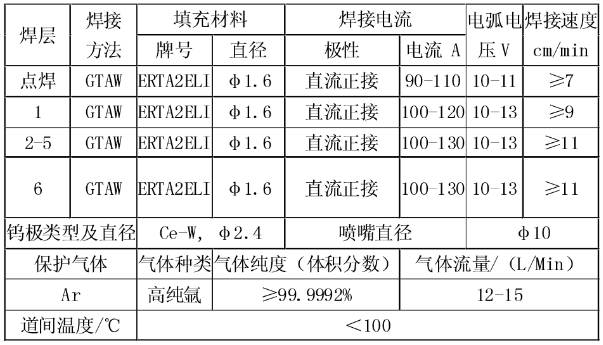

表4 氬弧焊焊接工藝參數
2.3焊接操作要點
（1）焊前徹底清理母材和焊絲要表麵的贓物、油汙及拉絲潤滑劑等有可能成為焊縫汙染源的雜質。
（2）在不影響視線和加焊絲的情況下，盡量降低噴嘴與工件的距離。
（3）正麵保護工裝在不影響焊工操作的情況下，要盡量靠近焊槍，以保證高溫狀態下的焊縫金屬在氬氣的保護下以免被氧化。
（4）始終保證高溫焊縫金屬在氬氣的保護之下直到焊縫金屬溫度降到200度以下。
3試驗結果
試件焊接完成後，按照JB/T4730-2005《承壓容器無損檢測》進行X射線探傷，結果表明此次焊接試件均為II級合格。根據NB/T47014-2011進行機械性能檢測，其測試結果見表5-6。

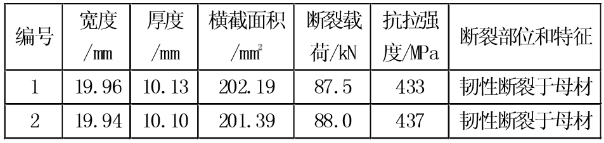

表5 焊縫金屬拉伸性能試驗結果

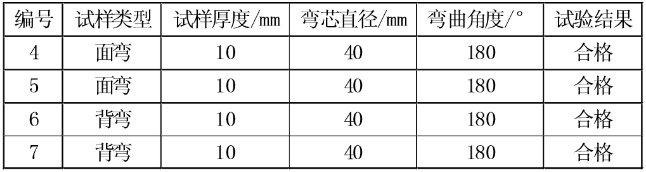

表6 焊縫金屬彎曲性能試驗結果
通過上述測試結果與鈦合金原標準要求進行對比，此次焊接試件的性能完全符合標準要求，焊接工藝評定合格。
4結束語
（1）鈦合金焊接需要保護氣體純度要求高，防氧化區域及防護溫度區間大，故保護工裝需要特色設計。
（2）鈦合金焊接要嚴格控製熱輸入及道間溫度，防止氧化。
（3）鈦合金焊接過程嚴格控製後，焊接性能能夠保證產品的要求。
（文章來源於“愛學術”）
公司介紹：
廣(guang)州(zhou)市(shi)安(an)普(pu)檢(jian)測(ce)技(ji)術(shu)服(fu)務(wu)有(you)限(xian)公(gong)司(si)長(chang)期(qi)致(zhi)力(li)於(yu)為(wei)多(duo)領(ling)域(yu)客(ke)戶(hu)提(ti)供(gong)一(yi)站(zhan)式(shi)檢(jian)測(ce)服(fu)務(wu)及(ji)完(wan)善(shan)的(de)安(an)普(pu)檢(jian)測(ce)解(jie)決(jue)方(fang)案(an)，與(yu)幾(ji)大(da)著(zhu)名(ming)專(zhuan)業(ye)第(di)三(san)方(fang)測(ce)試(shi)機(ji)構(gou)如(ru)ITS天祥集團、TUV南德認證、SGS通標都有長遠穩定的合作關係，並獲得了相應授權。安普檢測實驗室位於深圳，擁有CNAS與CMA資質，設有多個設備先進和測試功能齊全的實驗室以及資質齊全的無損檢測人員團隊，在倉儲貨架檢測、無損檢測、焊接工藝評定、金屬材料成分分析、高分子材料成分分析、精密尺寸測量等領域提供專業的檢測、檢驗及相關技術服務。
