簡介：本次CTOD（crack tip opening displacement 裂紋尖端張開位移）測試依據BS 7448: part 2，針對焊縫金屬和熱影響區進行試驗。試驗所用試樣為標準的三點彎曲試樣（TPB）
，矩形截麵為B×2B。試驗溫度為0℃。

試樣製備：焊接接頭CTOD試驗采用帶疲勞預製裂紋的單邊缺口彎曲試樣，標準依據為BS 7448 Part 1：Method for determination of Kic,critical CTOD and critical J Values of metallic materials and Part 2: method for determination of Kic, Critical CTOD and critical J Values of welds in metallic materials.

標準依據：本次試驗采用 BS7448 標準第 2 部分和 DNV-OS-C401 估算焊接接頭試樣的斷裂韌性。

不同焊接方法和參數的試樣毛坯由申請人提供，焊接金屬試樣的缺口位置指定在公稱中心線，熱影響區HAZ缺口位置位於預製疲勞裂紋平麵和熔合線之間。在板厚度中心線75%範圍內
，應能識別疲勞預裂平麵與熔合線的距離df≤0.5mm的區域。

所有試樣通過銑削和表麵打磨後做成B×2B的形狀。加工前將試樣識別編號刻印在樣品末端。之後用線切割在焊縫金屬全厚度截麵上開缺口，缺口根部的夾角小於 60 度，根部R角0.12mm。加工槽口的深度為試樣寬度的 45%。

疲勞預製裂紋是在高頻疲勞試驗機上完成的

，振動頻率大約在 136Hz 和 138Hz 之間。目視觀察結合放大倍率監測和控製試樣各側麵的疲勞裂紋擴展。預製疲勞裂紋溫度為室溫，應力比：0.1

；預製裂紋最大載荷P=95.00KN。每件樣品預製疲勞裂紋時間約為0.4小時。

對於每個試樣，在疲勞預開裂之前施加局部壓力來釋放焊接殘餘應力。壓板直徑為30mm，壓力餘額730KN。每個試樣的每一側都被壓入約 0.2-0.3 毫米的深度，壓痕與加工槽口的根部略微重疊。壓縮過程按照 BS 7448 Part2 Annex D實施。需要強調的是，由於焊接接頭試件的複雜性

，壓痕深度針對不同試件進行了調整

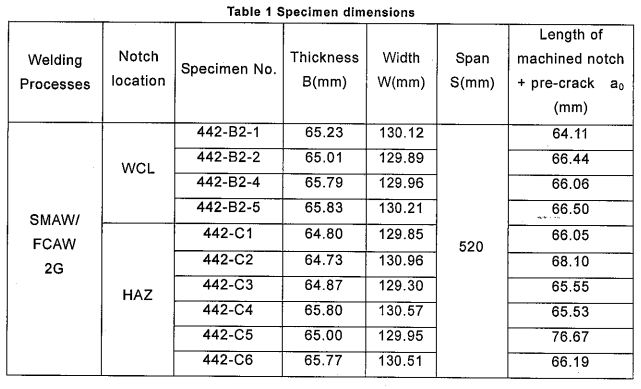

試驗結果：焊縫金屬試樣最終尺寸見Table 1；

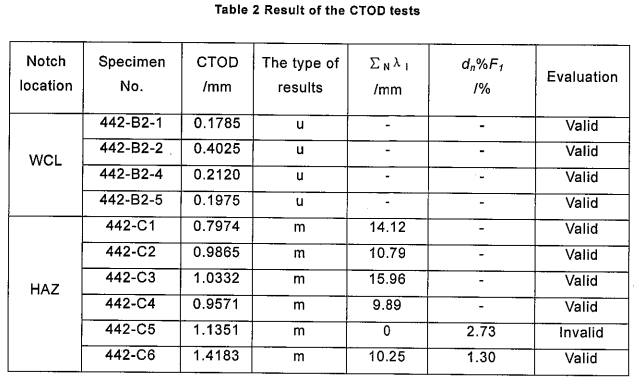

焊縫金屬CTOD試驗結果彙總見Table 2；

每件樣品詳細的CTOD測試數據件附件A；

略。
